行程開關的秘密

行程開關。
行程開關又稱限位開關、位置開關或終點開關。將機械位移信號轉換成電信號，功能與控制按鈕相同。
觸點動作依靠生產設備運動部件的機械位移與行程開關碰撞，使觸點動作完成電路連接或斷開控制。
下面是滾輪行程開關：
行程開關由滾輪、杠桿、復位彈簧、觸點、微動開關、旋轉軸、碰撞塊和凸輪組成。
上圖打開蓋板后，有兩對觸點一開一閉:NO代表常開觸點，NC代表常閉觸點。
工作原理:
當安裝在運動機械上的擋鐵壓在行程開關的滾輪上時，行程開關的杠桿與旋轉軸和凸輪一起旋轉，推動沖擊塊壓入，斷開常閉觸頭，關閉常開頭，切換電路；當滾輪上的擋鐵移動時，復位彈簧將行程開關恢復到原來的位置。
上面的行程開關是單輪的，可以自動復位。行程開關滾輪的壓入角度為90°和180°，可根據需要選擇。
行程開關注意事項:
1.定期清潔行程開關的油污和灰塵，清潔觸點；
經常檢查行程開關動作是否靈活可靠，螺釘是否松動；
滾輪易磨損，應根據情況更換，以免接觸不良，達不到行程控制和限制的目的。
微動開關。

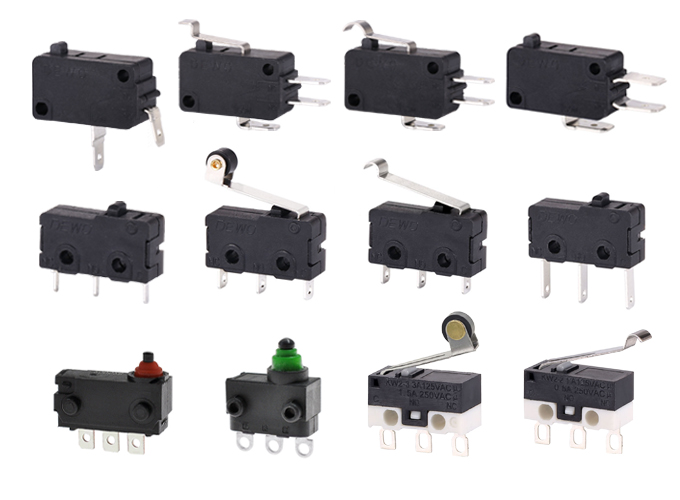

微動開關也是行程開關的一種，是將機械信號轉換成電信號的主要電器，體積小，動作靈敏，行程小。
如下圖所示。
Com是公共端，NO是常開點，NC是常閉點。
工作流程:
當外力伸出外部傳動桿時，彈簧片變形，儲存能量，產生位移，達到預定的臨界點時，接通或切斷電路。
外力消除后，彈簧片反向位移通過另一個臨界點時，觸點在彈簧片的作用下自動復位。
注意：由于微動開關行程較小，安裝時必須注意，防止位置不足，壓壞微動開關。經常檢查微動開關的動作是否靈敏可靠。
